Соединение и крепление панелей сотового поликарбоната

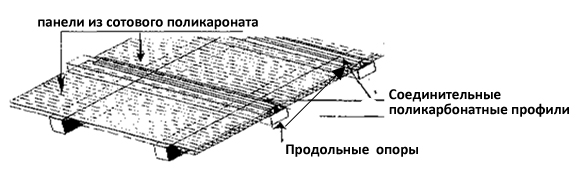

Способ крепления поликарбонатных профилейДля монтажа сотового поликарбоната используются неразъемные или разъемные прозрачные и цветные поликарбонатные профили.

Монтаж с помощью неразъемных профилей «НР»

Панели шириной 700 мм, 1050мм, 2100 мм вставляются в пазы «HP»профилей, (4-6мм, 8 мм, 10 мм и 16 мм), соответствующих толщине сотового поликарбоната. Крепление профиля к продольным опорам каркаса осуществляется с помощью саморезов с шагом 300 мм.

«HP»профили не обеспечивают надежного закрепления панели в профиле и надежной герметизации стыка. Рекомендуется применять их только для заделки краев панелей вертикальных конструкций при отсутствии высоких нагрузок.

Неразъемные профили НР
для панелей 4-6; 8; 10 мм
Разъемные профили НСР
для панелей 6-10 мм
Разъемные профили НСР
для панелей 16 мм
Соединение неразъемными профилями НР для панелей 4-6; 8; 10 мм Соединение разъемными профилями НСР для панелей 6-10 мм Соединение разъемными профилями НСР для панелей 16 мм

Монтаж с помощью разъемных поликарбонатных профилей «HCP»

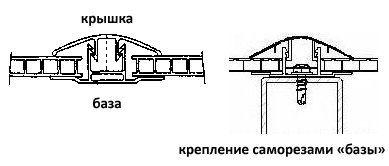

Профиль «НСР»(6-10 и 16мм)состоит из двух частей: нижней – «базы» и верхней - защелкивающейся «крышки».Профиль обеспечивает как надежную герметизацию стыка, так и высокое усилие зажима панелей, позволяющее обойтись без дополнительных крепежных элементов.

Профили «HCP» позволяют крепить поликарбонатные панели под углом друг к другу при условии, что этот угол не меньше 145-150 градусов.

Соединение разъемными поликарбонатными профилями «HCP»

1. Просверлить в «базе» отверстия диаметром несколько больше диаметра самореза с шагом 300 мм.

2. Прикрепить саморезами «базу» к продольной опоре каркаса и с обеих ее сторон уложить панели, оставляя «термический зазор» 3-5мм.

3. Защелкнуть «крышку» профиля по всей длине с помощью резиновой киянки.

4. Торец профиля рекомендуется закрыть специальной заглушкой.

Схема соединения поликарбонатных листов
